Đồng hồ lưu lượng dạng Vortex

Đồng hồ lượng hơi Vortex được dùng cho nhiều ứng dung: hơi bảo hòa, hơi quá nhiệt, khí H2, N2, O2, khí nén, chất lỏng dẫn điện và không dẫn điện.

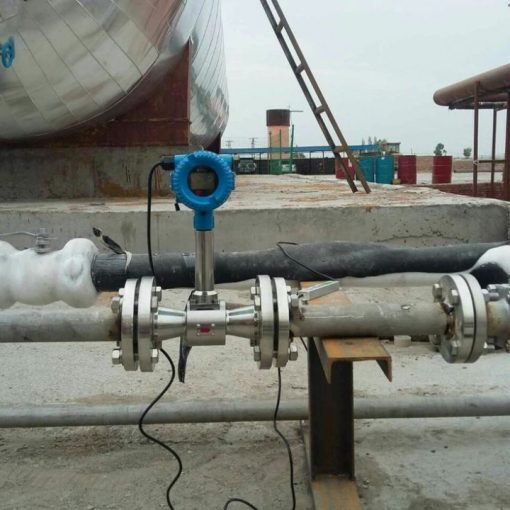

Đồng hồ lưu lượng dạng vortex có hai dạng lắp đặt

Dong Ho Luu Luong Hoi Comate

Đặc điểm

Cấu tạo của đồng hồ lưu lượng vortex

Cau Tao Dong Ho Luu Luong Hoi Comate

Áp dụng:


Môi chất	Chất lỏng, hơi nước, khí các loại
Đường kính ống	Wafer/Flanged(ANSI/DN/DIN/JIS):15mm~300mm(1/2″~12″) Insertion:300mm~700mm(12″~28″)
Phạm vi đo（m/s）		DN15~25	DN32	DN40~300
	Steam	8~70 m/s	4~70 m/s	2~70 m/s
	Gas	8~60 m/s	4~60 m/s	2~60 m/s
	Liquid	0.3~7m/s	0.3~7m/s	0.3~7m/s
Độ chính xác	±1% RD (insertion is 1.5%RD) For multi-variable version: temperature ±1℃,pressure:0.75% FS
Repeatability	0.3% RD
Ngõ ra	4-20mA@ HART　/　RS-485
Process Temperature Range	-40℃~150℃ ; -40℃~250℃ ; -40℃~350℃ ;
Process Pressure Limit	–0.1 MPa (–1 kg/cm2) to flange rating
Nhiệt độ	–40 to 85°C
Ambient Humidity	5 to 100% RH
Electrical Connection	1/2 NPT, M20 × 1.5
Vật liệu	304 SS, 316 SS, 316L SS
